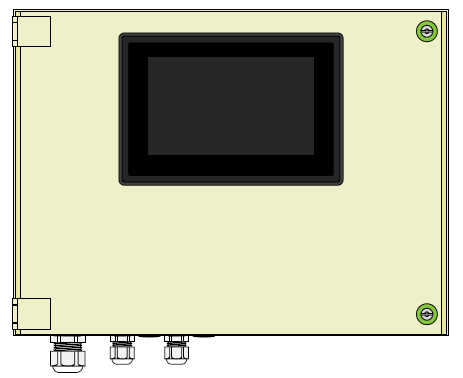

HortiMaX-Go! Панель управления (контроллер)

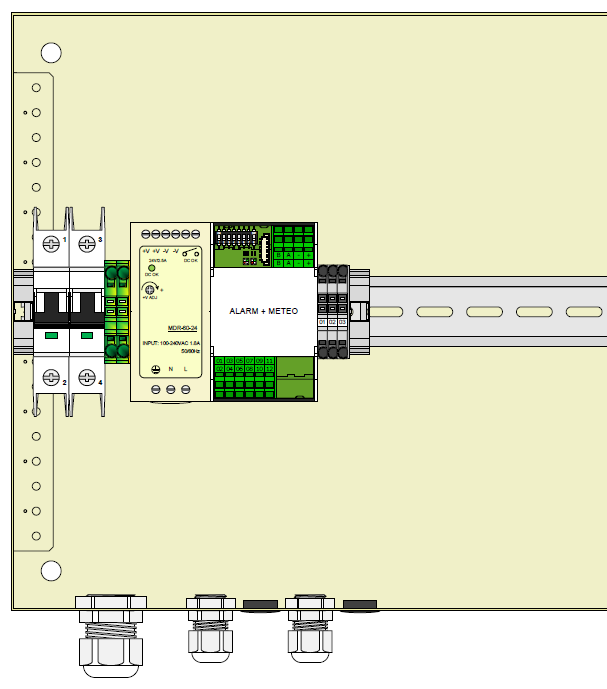

HortiMaX-Go! Распределительный шкаф включает в себя планшетник (HortiMaX-Go! контроллер), коммутатора «Smart Switch» с выходом для сигнализации и она подключена к метеостанции.

При выборе месторасположения панели управления (контроллера) принимайте во внимание следующее:

  1. Убедитесь, что доступ к панели управления не ограничен.
  2. Для оптимального считывания информации избегайте попадания прямого солнечного света на экран. Также избегайте попадания дождя, конденсата и воды от спринклеров.
  3. Максимальная длина промышленной сети - 500 метров.

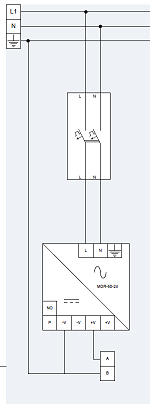

Напряжение питания для панели управления (контроллера): 110 В - 230 В частотой 50-60 Гц. Требуется заземление. Напряжение питания для панелей: 24 В DC (постоянного тока)

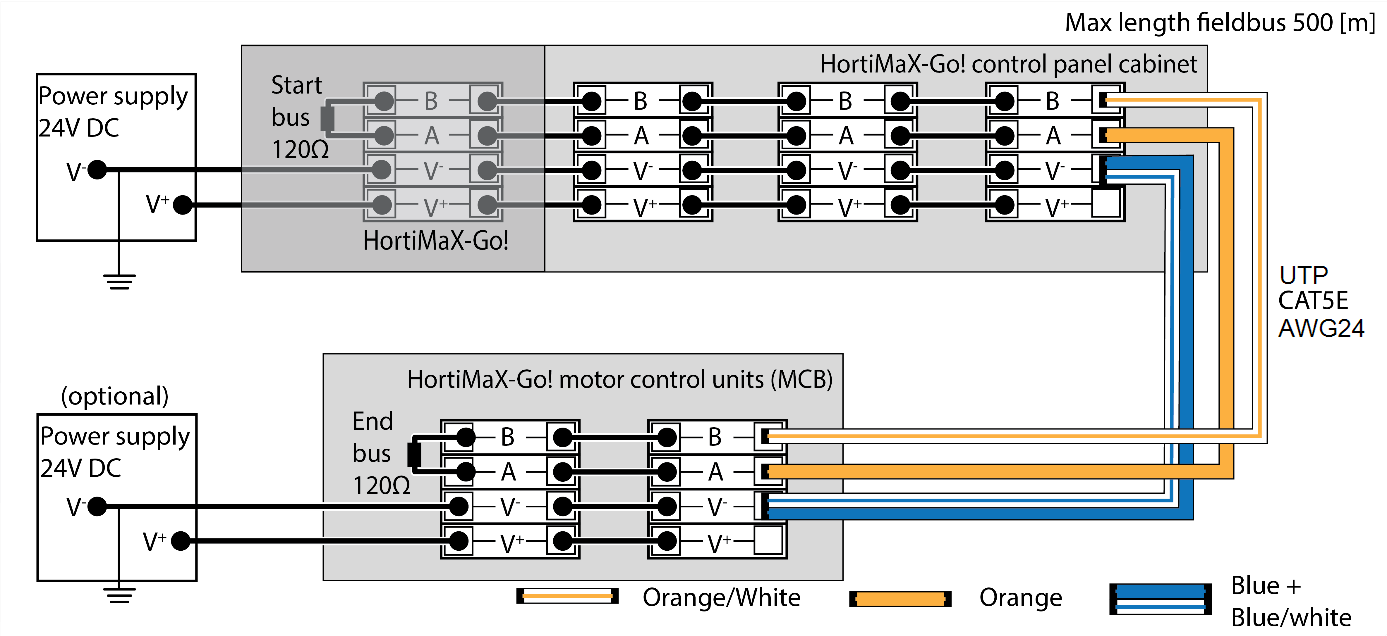

Коммуникация между коммутаторами «Smart Switch» осуществляется в промышленной сети. Для избежания проблем с обменом данными все кабели должны быть подключены правильно. Используйте кабели UTP Cat5e AWG24 для подключения коммутаторов «Smart Switch» друг другу по следующей схеме:

Когда вы подключаете серии коммутаторов «Smart Switch», в сети не должно быть никаких ветвей. Для подсоединения 'A’ используйте оранжевый кабель, для подсоединения 'B’ - бело-оранжевый. Никогда не используйте две витые пары проводов на том же сетевом терминале.

При использовании двух или более источников питания не должна возникать разница потенциалов. Для избежания появления разницы потенциалов подключите синюю/сине-белую витую пару проводов к V-. Подключите V- панели управления к заземлению.

Никогда не повышайте напряжение питания коммутаторов «Smart Switch» выше 24 В DC (постоянного тока), для избежания возникновения неустранимых дефектов. Задействуйте дополнительные источники питания, если расстояние между коммутаторами «Smart Switch» будет слишком большим и/или если требуется больше мощности.
