Schematyczny wygląd systemu

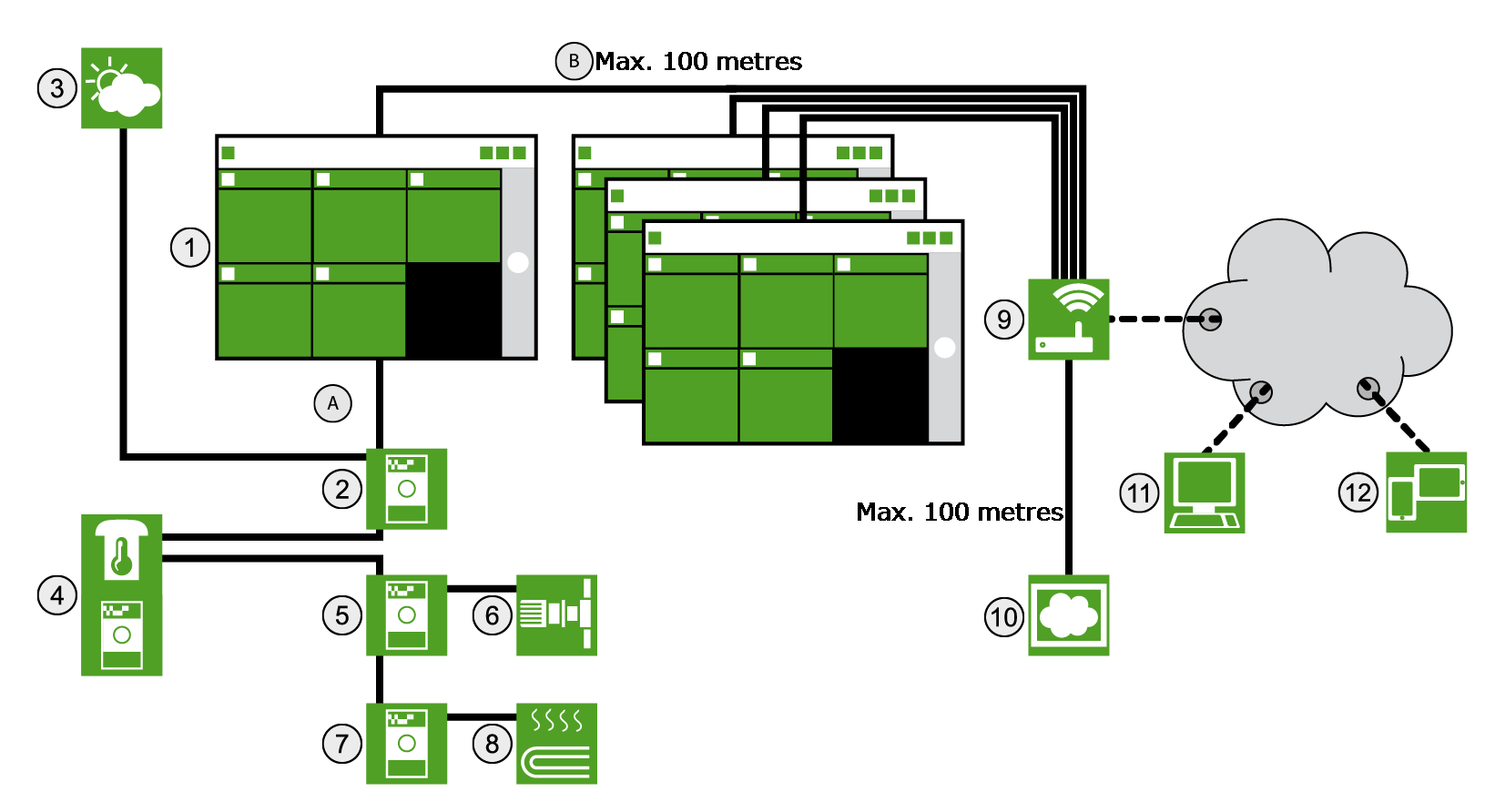

Każda konfiguracja HortiMaX-Go! jest zaprojektowana w sposób modularny zgodnie z zasadami podanymi poniżej. Ze względu na czytelność, poniższy przykład zawiera jedynie ograniczoną liczbę Przełączników Inteligentnych. W związku z tym, że HortiMaX-Go! jest systemem modułowym, poszczególne instalacje będą się między sobą różniły, zarówno pod względem liczby Przełączników Inteligentnych, jak i liczby sterowników HortiMaX-Go!. SystemFertiMiX-Go! jest zawsze wyposażony we własny sterownik.
| Nr | Opis |
|---|---|
| 1 |
Sterownik HortiMaX-Go! |
| 2 |
Meteo-Go!/Alarmowy Przełącznik Inteligentny |
| 3 |
Stacja pogodowa Meteo-Go! |
| 4 |
Czujnik pomiarowy MTV-Go! służący do pomiaru temperatury i wilgotności |
| 5 |
Przełącznik Inteligentny sterujący wietrzeniem |
| 6 |
Napęd wietrznika |
| 7 |
Przełącznik Inteligentny sterujący ogrzewaniem |
| 8 |
Ogrzewanie rurowe |
| 9 |
Internet (router) |
| 10 |
CloudBox HortiMaX-Go! |
| 11 |
- |
| 12 |
Telefon dotykowy, Tablet |
| A |
Sieć Fieldbus (RS485) |
| B |
Sieć lokalna - szkielet LAN |
