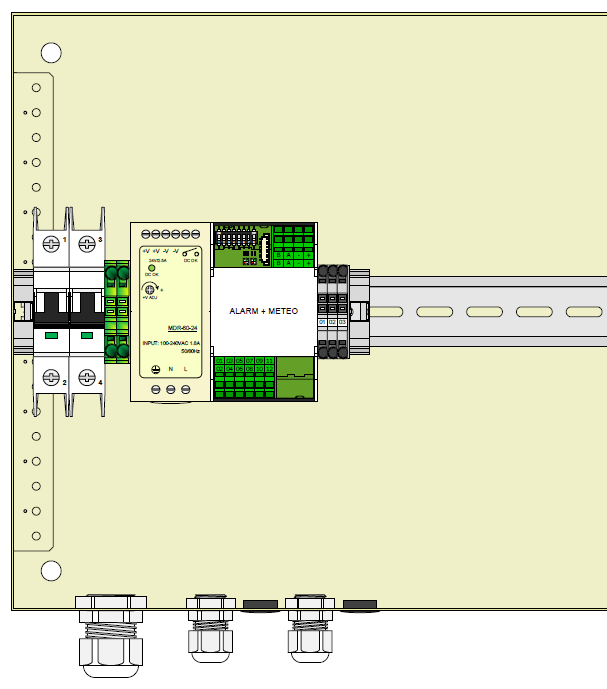

HortiMaX-Go! Szafa z panelem sterowania

Wybierając lokalizację dla szafy z panelem sterowania należy pamiętać, aby:

1. Szafa była łatwo dostępna.
2. Szafa nie była wystawiona na bezpośrednie działanie promieni słonecznych, które mogłyby wpłynąć na czytelność ekranu.
3. Szafa była umieszczona poza zasięgiem deszczu, kondensacji powierzchniowej oraz zraszaczy nawodnieniowych.
4. Maksymalna długość magistrali Fieldbus, wynosząca 500 metrów, nie została przekroczona.

Parametry napięciowe zasilania szafy wynoszą 110-230V oraz 50-60Hz. Wymagane jest prawidłowe uziemienie. Zasilanie szafy wynosi 24VDC przy prądzie 1,8A.

Komunikacja z i pomiędzy Przełącznikami Inteligentnymi odbywa się poprzez magistralę Fieldbus. Aby zapobiec problemom komunikacyjnym, wymagane jest właściwe podłączenie okablowania. Przełączniki Inteligentne powinny zostać połączone za pomocą kabla kategorii 5e w następujący sposób:

Podczas łączenia Przełączników Inteligentnych w układzie szeregowym, magistrala komunikacyjna nie powinna zawierać rozgałęzień. Połączenie „A” powinno być wykonane z wykorzystaniem przewodu o kolorze pomarańczowym, a połączenie „B” z wykorzystaniem przewodu o kolorze pomarańczowo-białym. Nigdy nie należy łączyć dwóch par skrętek w tym samym zacisku magistrali.

W przypadku korzystania z dwóch lub większej liczby źródeł zasilania, nie jest dopuszczalne występowanie różnicy potencjałów. W celu uniknięcia różnicy potencjałów, para skrętki o kolorze niebieskim/niebiesko-białym powinna zostać podłączona do zacisku V-. Zacisk V- panelu sterującego powinien zostać uziemiony.

Nie jest dozwolone zwiększanie napięcia zasilania Przełączników Inteligentnych powyżej 24VDC, ponieważ spowoduje to nieuchronne uszkodzenie. W przypadku zbyt dużej odległości pomiędzy Przełącznikami Inteligentnymi lub większego zapotrzebowania na moc, konieczne jest zainstalowanie dodatkowych źródeł zasilania.
