FAQ – Häufig gestellte Fragen

Es ist nicht möglich, zwei Systempumpen an den FertiMiX-Go! anzuschließen. Sie können jedoch als Vorsichtsmaßnahme eine Reservepumpe bestellen. Wir können diese Pumpe als Ersatzteil liefern. Sie steht in unserer Preisliste (Artikelnr. 98672512 60 Hz/230/400 V 3 Phasen, 98672021 50 Hz/230/400 V 3 Phasen).

Nein. Diese Messungen sind Bestandteil einer Gruppe von Werten, die zu den EC- und pH-Smart Switches gehören und zur Bewässerungsregelung benötigt werden. Wir können einen Moisture Smart Switch (Feuchtigkeits-Smart Switch) liefern, bei dem VWC, EC und Temperatur der Substratplatte gemessen werden.

Nein, noch nicht. Dies wird 2020 in unserem Cloud-Dienst eingeführt.

Ridder hostet alle Daten in einer sicheren Umgebung und stellt die ununterbrochene Kommunikation zwischen der CloudBoX, dem Azure-Cloud-Speicher und der HortiMaX-Go!-App sicher. Die Apps für IOS und Android und die Desktop-Version für Windows werden kontinuierlich für die neuesten Mobiltelefon-Betriebssysteme und Windows-Versionen aktualisiert. Ridder fallen für das Hosting und die Entwicklung laufende Kosten an. Deshalb können wir diese Kosten nicht durch einen einmaligen Kaufpreis abgelten lassen, sondern müssen eine jährliche Gebühr erheben.

Auf dem Panel-PC werden die Verlaufsdaten zwei Wochen lang gespeichert. Mit einem Cloud-Konto werden die Daten für einen unbegrenzten Zeitraum gespeichert.

Dies ist noch nicht möglich.

Es gibt kein Standardsystem; der HortiMaX-Go! ist ein modulares System. Anzahl und Typ der benötigten Smart Switches richten sich nach der Anlage und der Anzahl Bereiche in Ihrem Gewächshaus.

Ja, wir können einen offiziellen Bus-Extender liefern (Artikelnr. 50508740). Mit diesem Extender lässt sich die Länge des Netzwerks um weitere 500 m ausbauen.

Abbildung 49: Verdrahtung des HortiMaX-Go!-Bus-Extenders.

Dies ist innerhalb eines Schaltschranks möglich, wenn die Kabellänge relativ gering ist. Ist das Kabel länger und verläuft durch das gesamte Gewächshaus, funktioniert dies aufgrund der Impedanz eines Standard-Stromkabels nicht.

Zur Verringerung elektromagnetischer Störungen sollte ein paarig verdrilltes Kabel (twisted Pair) verwendet werden. Die Impedanz des Kabels muss 120 Ohm betragen.

Es existieren Alternativen wie das robustere Cat5e-Kabel. Diese sind jedoch auch kostspieliger. RS-485-Kabel können ebenfalls verwendet werden und sind in unterschiedlichen Qualitäten und zu unterschiedlichen Preisen erhältlich. Obwohl abgeschirmte Kabel verwendet werden können, empfehlen wir dies nicht, weil das Risiko besteht, dass die Installationsbeauftragten die Abschirmung nicht korrekt anschließen!

Bitte denken Sie daran, dass die Verwendung ungeeigneter Kabel (andere als Cat 5e) und ein fehlerhafter Anschluss der Kabel die Hauptursachen für Kommunikationsprobleme sind.

Nein, das Bussignal ist auf nicht abgeschirmte Kabel der Kategorie Cat 5e ausgelegt. Kabel der Kategorien Cat6 oder Cat 7 haben eventuell andere interne Widerstandswerte. Bei schlechtem Bussignal kann die Ursache ein zu langes Kabel (> 500 m) oder ein fehlerhafter Anschluss sein.

500 m in einer Linie. Dies lässt sich jedoch durch die Verwendung eines Bus-Extenders auf 1000 m erweitern.

Abbildung 50: Verdrahtung des HortiMaX-Go!-Bus-Extenders.

Siehe auch: Was ist die maximale Buslänge?

Nein, derzeit nicht. Die neue HortiMaX Go!-Regelung (Version 2) verfügt über einen internen Abschlusswiderstand, der nicht ausgebaut werden kann. Das bedeutet, dies ist das Ende des Busses.

Die Meteo- (Wetter)/Alarmkarte verfügt über einen Analogausgang, der an einen Wähler angeschlossen werden kann. Die nächste Version der App verfügt über eine aktive Alarmmeldefunktion, die eine Nachricht auf Ihr Handy schickt. Dieser Alarm beinhaltet Vibrations- und akustische Warnungen.

Nein, die Konfiguration wäre zu komplex.

Nein, und dies ist auch nicht erforderlich. Die Wettersensoren sind werksseitig kalibriert und haben normalerweise keine Abweichung. Wir empfehlen, die Sensoren zweimal jährlich zu reinigen und Staub und Schmutz zu entfernen, denn dieser kann zu Messabweichungen führen. An Standorten mit hohem Staubaufkommen sollte dies häufiger durchgeführt werden. Verwenden Sie lediglich Wasser zur Reinigung der Wetterstation, keine Lösemittel.

Nein, und dies ist auch nicht erforderlich. Die Sensoren sind werksseitig kalibriert. Die Sensoren altern jedoch. Die Alterungsgeschwindigkeit hängt von der Umgebung und dem Einsatz von Chemikalien ab. Wir raten Ihnen, die Sensoren jährlich oder wenn Zweifel an der Messgenauigkeit auftreten zu ersetzen. Sie können die Messungen mit einem portablen, kalibrierten T/rF-Sensor gegenprüfen. Dazu benötigen Sie jedoch ein gutes Prüfprotokoll.

Nein, das macht die Anlage unklar und zu komplex. Es passt nicht zur klar strukturierten Konzeption des HortiMaX-Go!

Ja, Sie können über unser Portal mehrere Benutzer hinzufügen.

Lesen Sie „§5.4.1 App-Benutzer hinzufügen“ in unserem CloudPortal-Benutzerhandbuch.

Nein das ist nicht möglich.

Noch nicht, aber wir arbeiten an dieser Funktion. Sie wird später in diesem Jahr zur Verfügung stehen.

Die App beinhaltet keine Trend-Grafiken. Diese stellt die Regelung bereit. Dies ist beabsichtigt. Die Klimastatusgrafiken müssen permanent aktualisiert werden. Dies verursacht zu viel Netzwerkaktivität. Deshalb haben wir diese Funktion in der Mobil-App deaktiviert.

Die allgemeine Ansprechzeit liegt bei unter 10 Sekunden und sollte zumindest unterhalb einer Minute liegen. Ist die Ansprechzeit zu langsam, kann dies an Ihrer Internet-Verbindung liegen.

In einer älteren Version der App wurden die automatische Regelungen grau angezeigt, wenn die automatische Phasenregelung durch die Festpositionsregelung außer Kraft gesetzt wurden. In der neuesten Version werden die Phasen nicht mehr grau dargestellt, sondern bleiben weiß, als ob sie immer noch aktiv wären. Dies ist nicht beabsichtigt und wird korrigiert werden.

Nein, die Grafiken sind Standard. Wir entwickeln ein Ridder Dashboard. Dieses wird Daten auf allen Ridder-Regelungen anzeigen, inklusive CX500 und MultiMa. Die neue Software ermöglicht das Anlegen angepasster Grafiken mit Daten aus mehreren Quellen und Standorten.

Dieser Artikel ist Bestandteil unserer Entwicklungsplanung. Es kann kein vollständiger Name sein, aber der Benutzer könnte einen einzelnen Buchstaben auswählen. Ein vollständiger Name würde nicht auf den Bildschirm/die Benutzerschnittstelle passen.

Dieser Alarm wird ausgelöst, wenn der Motor nicht reagiert (oder nicht schnell genug reagiert). Er weist darauf hin, dass der gemessene Lüftungsstand nicht dem Lüftungsstand entspricht, den die Regelung berechnet hat.

Nein, die HortiMaX-Go!-Regelung wurde für das Züchten in Gewächshäusern konzipiert und misst die Regenmenge nicht.

Dies hängt vom Typ der Regelung ab. Lüftungsöffnungsregelung verwendet diese Funktion nicht.

Dies ist eine Trendgrafik. Sie zeigt den berechneten Stand während der letzten beiden Stunden. (Unter Kachelhauptteil finden Sie weitere Informationen.)

Nein, der HortiMaX-Go! unterstützt kein Vorspülen. Vorspülen steht bei CX500, MultiMa und Aqua CX300 zur Verfügung.

80 % aller Kommunikationsprobleme entstehen aufgrund des falschen Kabeltyps, eines fehlerhaften Anschlusses oder der Kabellänge. Mindestens 10 % der Probleme entstehen durch fehlerhafte Erdung. In weniger als 1 % besteht wirklich ein Problem mit der Anlage.

Empfohlene Vorgehensweise:

• Prüfen Sie die Stromversorgung des Smart Switch. Sie benötigt 24 VDC
• Prüfen Sie den Kabeltyp. Es muss ein Kabel des Typs Cat 5E sein.
• Prüfen Sie den Anschluss des AB (twisted Pair weiß/mit orange).
• Prüfen Sie die Erdung.
• Die Kabellänge des Gesamtsystems darf nicht länger als 500 oder 1000 m betragen, inklusive eines Reichweiten-Extenders. (Artikel 50508740 HortiMaX-Go! Reichweiten-Extender ist erhältlich für 229 €)
• Das Kabel darf nicht abgeschirmt sein.

Mit einem Oszilloskop oder einem „Bus Sniffer“ können Sie die Signalstärke messen/anzeigen und prüfen, ob ein sauberes Signal anliegt. Kundendienst-Techniker von Ridder können diese Prüfung mit ihrer Standardausrüstung durchführen. Sie verwenden das Gerät für alle Arten von Bus- und Netzwerkkommunikation. Es ist sehr praktisch und einfach anzuwenden. Außerdem ist es preisgünstig. (Weitere Informationen hierzu finden Sie über diesen Link: PICOScope 2000 Series.)

Kommunikation mit dem MTV-Go! Smart Switch fällt öfter aus und lässt sich dann nicht mehr wiederherstellen.

Dies ist ein bekanntes Problem, dessen Ursache eher bei der Verkabelung und/oder der Stromversorgung zu suchen ist als beim Smart Switch. Meistens ist es nicht erforderlich, den Smart Switch auszutauschen. Es ist meistens eher Zufall, wenn das System nach einem Austausch des MTV-Go! wieder funktioniert.

Siehe auch: Warum funktioniert die Kommunikation zwischen meinem System und dem Smart Switch nicht?

Hierzu kommt es manchmal, weil die erste Serie der MTV-Go! Smart Switches einen kleineren Chip hat, der sich nicht aktualisieren lässt. Der Chip-Typ ist auf der Platine angegeben. Da wir die Firmware für den MTV-Go! seit seiner Veröffentlichung praktisch nicht geändert haben, muss die Platine nicht wirklich aktualisiert werden.

Der Meteo-Go! verwendet ein anderes Messprinzip als ein normales (Hukseflux) Pyranometer. Das bedeutet, dass der Meteo-Go! minimal weniger genau ist, als ein Pyranometer und unter bestimmten Bedingungen geringfügig höhere oder niedrigere Werte melden kann. Insbesondere Reflexion durch Wolken kann die Genauigkeit der Strahlungsmessung etwas beeinflussen. Dies liegt am Messbereich des Sensors, der in den Spezifikationen angegeben ist. Die Messung ist nicht unkorrekt, nur etwas weniger genau als die eines normalen Pyranometers.

Das Problem lässt sich lösen, indem Sie den Strahlungsdämpfungsfaktor von 80 % löschen, die Verzögerungszeit für das Öffnen des Schirms wegen der Strahlung jedoch beibehalten. Dies führt dazu, dass sich der Beschattungsschirm abhängig von den Direktmessdaten des Strahlungssensors öffnet, und nicht abhängig von dem gedämpften Strahlungspegel, den die Regelung berechnet.

Die Regelung sollte die IP-Adresse automatisch zu einem voreingestellten Zeitpunkt aktualisieren (dies ist nur relevant, wenn Sie eine CloudBoX haben). Manchmal bricht die Verbindung der Regelung zusammen. Dann kann sie die IP-Adresse nicht mehr abfragen.

Anstatt die Regelung neu zu starten, können Sie die IP-Adresse manuell im Verbindungsmenü auffrischen (die Einstellung IP-Adresse automatisch beziehen finden Sie hier ).

Verschiedene Installationsbeauftragte hatten Probleme mit der Rohrtemperaturmessung. Diese lagen an einer fehlerhaften Erdung des Sensors. Eine neue Anschlussmöglichkeit für den Sensor (Schaltplan) finden Sie hier.

Wenn eine Ventilgruppe fertig ist und die andere auf ihren Start wartet, stoppt die Pumpe eine Sekunde lang und läuft dann wieder an. Die Pumpe sollte keinen Zwischenstopp einlegen. Das Problem wurde in die Aufgabenliste des HortiMaX-Go! aufgenommen.

Die Smart Switches für Alarme (und Wettermesswerte), die Systempumpe und das Ventilmodul.

Eine standardmäßige FertiMiX-Go!-Einheit ist mit einer EC-Karte (EC = Elektrische Leitfähigkeit) zur Regelung zweier Düngerkanäle und einer pH-Karte für die Regelung eines Säurekanals ausgestattet.

Die Anzahl ist mit der Anzahl Ventile identisch. Die maximale Anzahl Ventile ist 96, aufgeteilt auf 12 Module, jedes mit 8 Ventilkontaktrelais.

Bis zu 4 Düngemittel.

In der Software müssen Sie das Düngerdosierverhältnis für jeden Dosierkanal angeben. Für jede Bewässerungsgruppe können Sie verschiedene Verhältnisse angeben. Die Dosierverhältnisse geben den Anteil an, in dem jedes Düngemittel von den Dosierkanälen zugemischt wird. Die korrekte Düngermischung wird erreicht, indem die Ventile in Impulsen geöffnet werden. Auf Basis der EC-Einstellung setzt die Regelung die Düngerdosierung solange fort, bis der gewünschte EC-Wert erreicht ist.

Das hängt von der Konzentration, der Viskosität und der Art des verwendeten Düngemittels ab.

Nein, aber eine Wetterstation bringt viele Vorteile mit sich. So sorgt eine Wetterstation beispielsweise dafür, dass Ihr GPS-Standort automatisch erkannt und die Bewässerung anhand der Sonneneinstrahlung (des Sonnenlichts) eingeleitet wird.

Die Durchflussraten der Düngerdosierungskanäle können über einen Drehknopf manuell geregelt werden. Ab Werk ist die Durchflussrate jedes Kanals auf denselben Höchstwert gesetzt. Die Regelungssoftware erstellt die gewünschte Düngermischung, indem die Dosierventile in Impulsen geöffnet werden.

Es gibt drei Arten des automatischen Bewässerungsstarts: zwei auf Zeitbasis und eine auf der Basis der Sonneneinstrahlung. Der zyklische Zeitstart kann als Maximum dienen. Wenn innerhalb der Zykluszeit kein anderer Zeitstart ausgelöst wurde, dient die Zykluszeit als Maximum.

Da die keine Einstellungen für die Konfiguration der Anzahl Tropfdüsen hat, kann sie nicht ermitteln, wie viel Wasser pro Tropfdüse ausgegeben werden muss. Es gibt Ventilgruppeneinstellungen auf der Basis von Zeit und der Gesamtzahl an Litern.FertiMiX-Go!Letzteres ist eine Option und wird verfügbar, wenn ein Literzähler angeschlossen ist.

Ja, das ist möglich, indem die Ventile als einzelne Ventilgruppen eingerichtet werden.

Ja, man kann einen Sensor aus dem Kalibriermenü auswählen. Dadurch wird ein Kalibrierassistent geöffnet, der Sie in vier einfachen Schritten durch den Kalibriervorgang leitet.

Nein, nicht mit dem HortiMaX-Go!. Die Geräte HortiMaX CX500, MultiMa oder Aqua CX300 sind mit dieser Funktion ausgestattet.

Nein, derzeit ist für jede Einheit eine Regelung erforderlich.

Ja, aber dafür ist der Pumpen-Smart Switch erforderlich.

Ja, das ist möglich. Allerdings gibt es Einschränkungen bei der maximalen Bewässerungsmenge in Litern pro Ventilgruppe. Diese liegt derzeit bei 1000 Litern pro Bewässerungszyklus.

Derzeit hat die Regelung keine separaten Einstellungen für eine Spritzeinheit. Es hängt deshalb vom Design der Spritzeinheit ab.

80 Liter.

Das Bewässerungsprogramm benötigt mindestens eine Systempumpe und eine Ventilkarte. Eine vollständige Bewässerungseinheit ist deshalb nicht erforderlich. Das Programm kann jedoch nur eine (1) Bewässerungseinheit ansteuern. Es bringt also nichts, zwei Systempumpen anzuschließen. Sämtliche Ventilkarten werden an eine Bewässerungseinheit angeschlossen.

Wenn die Einheit gerade mit einer anderen Bewässerungsgruppe aktiv ist oder wartet, wird der manuelle Startbefehl in eine Warteschlange eingereiht. Die Einheit läuft an, sobald sie verfügbar ist.

Bitte beachten Sie, dass mehrfaches Drücken der Starttaste auch mehrere Bewässerungsabläufe anstößt.

Die Minimale Pausenzeit bleibt jedoch gültig. Diese für jede Bewässerungsgruppe programmierte Einstellung verhindert, dass die Bewässerung in zu kurzer Abfolge und Häufigkeit nacheinander gestartet wird.

Zur Einstellung der minimalen Pausenzeit können Sie (beispielsweise) hierhin navigieren: .

Das Intervall zwischen Bewässerungszyklen wird durch die minimale Pausenzeit eingeschränkt.

Steht der Steuerknopf der Systempumpe auf „Manuell aus“, ist die Pumpe nicht verfügbar.

Nach einem Neustart oder Stromausfall bleibt der für die Strahlungssumme eingegebene Wert nicht erhalten. Er ist deaktiviert (- -). Prüfen Sie bei einem Neustart oder einem Stromausfall die Bewässerungseinstellungen. Geben Sie ggf. die Startbedingungen ein.

Zur Einstellung des Parameters „Start bei Strahlungssumme“ können Sie (beispielsweise) hierhin navigieren: .

Ab Version 1.2.9 bleibt die Einstellung „Start bei Strahlungssumme“ nach einem Neustart erhalten.

Die Standardmessbox ist die MTV-Go!. Hierbei handelt es sich um eine elektronische Messbox zur Messung der Umgebungstemperatur und der Luftfeuchtigkeit innerhalb der Klimazone im Gewächshaus.

Ja, es gibt eine separate CO₂-Messbox, die an die MTV-Go! angeschlossen werden kann.

Nein, jede Zone ist mit einer MTV-Go!-Messbox ausgestattet und kann auf Wunsch mit einer CO₂Sensoreinheit versehen werden.Zonen werden über die DIP-Schalter zugeordnet.Wenn einer Zone zwei Messboxen zugeordnet werden, kann die Regelung nur die Messbox mit der niedrigeren ID-Nummer anzeigen.

Die Kalibrierung von Sensoren am Einsatzort führt zu äußerst ungenauen Ergebnissen. Aus diesem Grund wurden die Sensoren so ausgelegt, dass sie einfach ausgetauscht werden können. Wir empfehlen, die Sensoren regelmäßig zu kalibrieren, um genaue Messungen zu gewährleisten.

Das automatische Lüftungsprogramm steuert die Lüftungsöffnungen auf der Basis benutzerdefinierter Einstellungen und bestimmter Messwerte aus dem Innen- und Außenbereich. Neben der Umgebungstemperatur der Zone spielen die Außentemperatur und die Windgeschwindigkeit eine wichtige Rolle beim Öffnen der Lüftungsöffnungen. Das Programm berechnet die optimale Lüftungsöffnung anhand der obigen Parameter und anderer Variablen wie dem Luftfeuchtigkeitsgehalt. Die berechnete Lüftungsöffnung kann jedoch bei bestimmten Witterungsbedingungen überschrieben werden (z. B. bei Regen oder Frost).

Ja, dafür gibt es eine Einstellung im Menü für die Regelung der Lüftungsöffnungen.

Die Lüftungsöffnungen werden anhand der Laufzeit geregelt. Wenn die Endkontakte an den Smart Switch angeschlossen wurden, kann das Programm die Laufzeiten automatisch ermitteln und weitere Anpassungen der Lüftungsöffnungen an den Positionen 0 % und 100 % anhalten. Wenn keine Endkontakte angeschlossen wurden, muss die Laufzeit manuell eingegeben werden und die Regelung regelt die Lüftungsöffnungen an den Positionen 0 % und 100 % weiter.

Ja, es sei denn, Endkontakte wurden angeschlossen (und sind aktiviert).

Ja, für jeden Smart Switch kann ein Offset angegeben werden. Dieser Offset sorgt dafür, dass die Regelung erst mit der Laufzeitberechnung beginnt, nachdem die voreingestellte Zeitspanne abgelaufen ist.

Das System synchronisiert die Lüftungsöffnungen immer bei 0 % und 100 %. Sie können die Regelung aber auch darauf programmieren, dies automatisch zu bestimmten Tageszeiten auszuführen (bis zu 24 Mal am Tag). Die Regelung:

• öffnet die Lüftungsöffnungen, wenn sie näher an 100 % sind.
• schließt die Lüftungsöffnungen, wenn sie unter 50 % sind.

Zwei Smart Switches.

Ja, das ist mit fünf einzelnen Smart Switches möglich. Dies geht auch mit nur einem einzigen Smart Switch, wenn Hilfsrelais verwendet werden. In diesem Fall können Sie allerdings keine Endkontaktsteuerung verwenden und der Motorschutz (PKZ) kann nur als Gruppe in Reihe ausgelesen werden.

Ja, bis zu -20 °C.

An den HortiMaX-Go! können bis zu 32 Smart Switches angeschlossen werden. Für jeden Bereich ist mindestens ein Wetter/Alarm-Switch und eine Messbox erforderlich.

Der Ventilator-Smart Switch kann nur ein Ein-/Aussignal bereitstellen.

Ja, das ist möglich, wenn die Stufen sorgfältig eingerichtet werden. Die erste Stufe bei Kühlphase 1, dann die zweite Stufe und so weiter. Die Regelung berücksichtigt die Laufzeiten nicht und aktiviert die Ventilatoren nicht wechselweise.

Ja, die Mindest-Rohrtemperatur kann auf Grundlage des Luftfeuchtigkeitsgrades eingestellt werden. Der HortiMaX-Go! beinhaltet ebenfalls:

• automatische Regelung auf Basis der Heiztemperatur.
• Festpositionsregelung auf Basis der Umgebungstemperatur in den Klimazonen.
• Eine allgemeine Höchststellung.

Ja.

Nein.

Ja, die voreingestellten Luftfeuchtigkeitsgrade (Begrenzungswerte) haben Vorrang vor der Temperaturregelung. Steigt der Luftfeuchtigkeitsgrad über den Luftfeuchtigkeitsschwellenwert, gilt der voreingestellte Befeuchtungswert. Weitere Informationen finden Sie unter Phasenregelung.

Die Windgeschwindigkeits-Verlaufskurve fungiert als Begrenzungsbedingung für die Lüftungsöffnungsstellung. Steigt die Windgeschwindigkeit über den voreingestellten Startwert der Verlaufskurve, öffnen sich die Lüftungsöffnungen nicht weiter als bis zur berechneten Höchststellung. Die berechnete Höchststellung wird zwischen Start und Ende der Windgeschwindigkeits-Verlaufskurve proportional ermittelt.

Die Einstellung der Start- und Endwerte der Windgeschwindigkeits-Verlaufskurve können Sie (beispielsweise) hier vornehmen.

Die Regen-Begrenzung der Lüftungsöffnungsstellung wird sofort umgesetzt, wenn sie wirksam wird. Ab Version 1.2.6 wird beim Ende des Regens eine Wartezeit von fünf Minuten eingehalten. Dies verhindert, dass sich die Lüftungsklappen zu zeitnah nach dem Ende des Eintretens der Begrenzungsbedingung öffnen.

Ihre derzeitige Software-Version finden Sie im Konfigurationsmenü. Dieses Menü können Sie auf der Anzeige wie folgt erreichen: .

Fragen Sie Ihren Lieferanten bezüglich Updates.

Ja, ab Version 1.2.5 können Sie die Parameter „Mindestzeit ein“ und „Mindestzeit aus“ festlegen. Diese verhindert solches überschnelles Regelverhalten. Die Parameter „Mindestzeit ein“ und „Mindestzeit aus“ erreichen Sie auf der Anzeige über den Pfad .

Ist eine Heißluftheizung zu leistungsfähig oder befindet sie sich zu nahe an der Messbox, wird die gewünschte Umgebungstemperatur sehr schnell erreicht und die Startbedingung ist nicht mehr erfüllt. Installieren Sie die Messboxen an einem repräsentativen Standort und nicht zu nahe bei den Heißluftheizungen.

Das automatische (Lüftungs-)Programm versucht, die optimale Stellung der Lüftungsöffnungen auf der Grundlage von Messungen, die innerhalb und außerhalb des Gewächshauses durchgeführt werden, einzustellen.

Diese Messungen beinhalten: Windgeschwindigkeit, Windrichtung, Außentemperatur und die Differenz zwischen der gemessenen (Ist) und der Soll-Umgebungstemperatur.

Ausgangspunkt der Berechnung der optimalen Stellung der Lüftungsöffnung ist die voreingestellte Temperatur der ersten Kühlphase, bei welcher der Automatikmodus ausgewählt wurde. Wurde für die erste Kühlphase ein Festwert eingestellt, gilt dieser. Das automatische Lüftungsprogramm zieht diese Stufe dann nicht zur Berechnung heran. Siehe auch: Automatische Steuerung.

Mittels der Regelungsgeschwindigkeitseinstellung können Sie programmieren, wie schnell die Automatische Regelungsfunktion auf Abweichungen von den Soll-Bedingungen reagieren soll. Höhere Werte (über 50 %) verkürzen die Reaktionszeit. Niedrigere Werte (unter 50 %) verlängern die Reaktionszeit.

Zur Einstellung der Regelungsgeschwindigkeit können Sie (beispielsweise) hierhin navigieren: .

Das automatische (Lüftungs-)Programm versucht, die optimale Stellung der Lüftungsöffnungen auf der Grundlage von Messungen und der Sollwerte innerhalb und außerhalb des Gewächshauses einzustellen.

Dies ist die neutrale Stufe.

Obwohl die Innentemperatur im Sollbereich liegt (die sogenannte Tote Zone zwischen zu heiß und zu kalt), sind möglicherweise gewisse regelnde Eingriffe erforderlich. Beispielsweise kann in dieser neutralen Stufe eine feste Stellung der Lüftungsöffnungen oder eine Mindest-Rohrtemperatur gelten.

Das Rohrheizungsprogramm arbeitet entweder auf Grundlage einer voreingestellten festen Rohrtemperatur oder automatisch.

Ist eine feste Rohrtemperatur eingestellt, passt der interne PI-Regler (proportional integral) die Ventilstellung so an, dass die Soll-Bereichstemperatur so gleichmäßig wie möglich erreicht wird. Besteht Heizbedarf, schaltet sich die Pumpe ein.

Im Automatikmodus arbeitet das Heizungsprogramm nicht auf Grundlage einer festen Rohrtemperatur, sondern schaltet die Heizung ein, wenn die Bereichstemperatur unter die voreingestellte Heiztemperatur fällt. Je größer die Differenz zwischen der Bereichstemperatur und dem voreingestellten (Soll-)Wert ist, desto höher wird der berechnete Wert sein. Der endgültige Wert hängt von der verfügbaren Wärmemenge und der voreingestellten maximalen Rohrtemperatur ab.

Besteht Heizbedarf, schaltet sich die Umwälzpumpe ein. Das bedeutet, dass die gemessene Rohrtemperatur (Ist) unter den berechneten Wert gesunken ist.

Die Umwälzpumpe schaltet sich ab, wenn der gemessene Wert über den berechneten Wert steigt.

Die Soll-Rohrtemperatur, bei der sich die Pumpe einschaltet, lässt sich über die Anzeige hier einstellen: .

Der Festwert jeder Stufe fungiert als Mindestwert. Letztendlich kann nur die automatische Regelungsfunktion einen höheren Wert berechnen.

Liegt der voreingestellte Wert unterhalb des voreingestellten Festwertes, erhält er höchste Priorität.

Dies sind die Prioritätsstufen in sinkender Folge: Sturmbegrenzung, Regenbegrenzung, feste Position, automatische Regelung. Die Be- und Entfeuchtungsstufen gelten als Mindest- und Höchstwerte und haben Vorrang vor dem berechneten Wert der Kühlphase.

Dies bedeutet, dass Sturm- und Regenereignisse immer die höchste Priorität haben und alle Steuerungen und Regelungen begrenzen bzw. übersteuern.

Die Höchstlänge für den Bus beträgt 500 m. Die Länge lässt sich mit einem Moxa-Verstärker auf 1000 m ausbauen.

UTP Cat5e AWG24-Kabel. Dies ist ein nicht abgeschirmtes Kabel.

Das ist die Versorgungsspannung des Regelungs-Chips. Außerdem kann der Chip mit dieser Spannung Stromnetze mit 50 wie auch mit 60 Hz unterstützen. Dezentralisierte 24-V-DC-Netzteile sind weltweit verfügbar und in der Regel nicht teuer.

Ja, die Sekundärseite des Smart Switch enthält Relais, die sowohl für Wechsel- als auch für Gleichstrom (24 V) geeignet sind.

5 Watt, 1 Ampere bei 24 Volt, Wechselstrom/Gleichstrom.

Der Hauptregelungsschrank ist mit einem normalen Netzteil ausgestattet, das nur die Smart Switches im Hauptschaltschrank (bis zu 5 oder 6), den Panel-PC und die CloudBox speist. Andere Komponenten wie Relais (die durch die Ausgänge angesteuert werden) und andere Smart Switches benötigen ein eigenes Netzteil mit ausreichender Leistung.

Anders als andere Regelungen ist der HortiMaX-Go! nicht mit regulären E-/A-Modulen ausgestattet. Dies spart Infrastrukturkosten, schränkt jedoch die Möglichkeit ein, analoge Sensoren anzuschließen.

Ja.

Nein, dies würde erhebliche Sicherheitsrisiken mit sich bringen. Für die Fernsteuerung wurde eine spezielle CloudBoX entwickelt.

Nein, um das Risiko einer Überspannung zu vermeiden, können wir Ihnen spezielle Ventilerweiterungsschränke anbieten. Diese sorgen für sicheren Betrieb bei maximaler Leistung.

Theoretisch ist das möglich. Die HortiMaX-Go!-Regelung erkennt jedoch keinen analogen Schalter für die Systemregelung. Infolgedessen wird die Regelung nicht in der Lage sein, den korrekten Systemstatus anzuzeigen und es könnte zu gefährlichen Situationen können.

Ja, in diesem Fall funktioniert der Smart Switch wie ein analoger Schalter.

Ja, aber diese haben eine längere Lieferzeit.

Nein, das Gehäuse wurde so konzipiert, dass kein Ventilator erforderlich ist. Das Gehäuse verfügt über eine natürliche Lüftung und ist doppelt abgeschirmt, um zu verhindern, dass die Sensoren durch Sonnenlicht gestört werden. Ein weiterer Vorteil dieser Bauweise besteht darin, dass weniger Schmutz in die Einheit gelangt.

Nein, die Meteo-Go! verwendet ein spezielles Busprotokoll, das andere Wetterstationen nicht haben.

Die HortiMaX-Go!-Regelung hat keine frei verwendbaren E/A-Schnittstellen. Die Regel- und Messfunktionen werden von Smart Switches ausgeführt, die speziell für diesen Zweck entwickelt wurden.

Drei Smart Switches.

Bis zu 30.

Bis zu 8. Es gibt aber auch einen Grenzwert für den Strom, den die Ventile verbrauchen dürfen. Wenn der Stromverbrauch der Ventile das zulässige Maximum übersteigt, sind Hilfsrelais für die Ventilsteuerung erforderlich.

Noch nicht. Wir beabsichtigen, verschiedene Services für unsere HortiMaX-Go!-Cloud-Lösungen anzubieten, einschließlich Datenspeicherung und einer automatischen Exportfunktion.

Mit unserer HortiMaX-Go!-Cloud-App können Sie alle Funktionen der Regelung bedienen. Allerdings ist dies aus Sicherheitsgründen und zur Vermeidung von Leistungsproblemen nicht direkt möglich.

Ja, die Verbindung zur Fernsteuerung erfolgt immer über einen normalen Netzwerkanschluss und mit einem Router. Es sollte keine Probleme geben, wenn der Router die Internetverbindung über 4G herstellt. Die einzige Bedingung ist, dass Regelung und HortiMaX-Go!-CloudBoX in demselben Netzwerk mit dem Internet verbunden sind.

Sicherungen sind zwar noch nicht möglich, Sie können aber Ihre Daten in der Cloud speichern.

Ridder Growing Solutions bietet auf dem Support-Portal Updates an. Die Update-Datei besteht aus einer Datei, die auf einen USB-Stick kopiert werden muss. Nachdem der USB-Stick in den OTG-Port eingesteckt und die Regelung zurückgesetzt wurde, wird automatisch das Update-Menü angezeigt.

Die Meteo-Go! enthält einen GPS-Chip. Damit können der Standort der Einheit und deshalb auch die astronomischen Zeiten bestimmt werden. Obwohl die Regelung diese Daten automatisch einfügen kann, können Sie den GPS-Standort auch manuell eingeben.

Mögliche Ursachen und Lösungen für dieses Problem sind:

1. Ihr Standort wurde nicht richtig angegeben. Lassen Sie Ihre GPS-Koordinaten vom System automatisch ermitteln oder geben Sie den richtigen Längen- und Breitengrad manuell ein.
2. Die Zeitzonenabweichungen für Winterzeit (Standardzeit) und/oder Sommerzeit (DST) sind nicht korrekt. Prüfen Sie diese Abweichungen und ändern Sie sie.

Vier Bewässerungszeiträume und vier Klimazeiträume. Diese Zeiträume können für jede Gruppe oder jeden Bereich einzeln festgelegt werden.

Nein.

Ja, es ist möglich, mehrere Regelungen zu verwenden. Die Regelungen können die Informationen einer Wetterstation gemeinsam nutzen. Es gibt keine Kommunikation zwischen den Regelungen. Die Regelungen sind über ein reguläres LAN-Netzwerk miteinander verbunden. Eine Mindestanforderung hierfür ist ein Router mit DHCP.

Jede Regelung hat ihre eigene ID-Nummer, die Sie manuell ändern können. So können Sie die Regelungen identifizieren. Es gibt keine Kommunikation zwischen den Regelungen, deshalb werden die Bereiche nicht automatisch durchnummeriert.

Ja

Noch nicht, aber wir sind dabei, neue Funktionen zu entwickeln, die es ermöglichen, Daten aus der Cloud zu exportieren.

Nein, alle Einstellungen sind zugänglich. Wenn Sie auf das Uhrsymbol tippen, können Sie auf die Konfigurationseinstellungen zugreifen. Die Regelungen haben mehrere Konfigurationseinstellungen. Der Zugriff auf diese Einstellungen ist nicht eingeschränkt.

Ja.

Endschalter-Rückmeldung bei 0 und 100 % und/oder ein 1000-Ohm Lüftungsöffnungsstellungspotenziometer.

Lüftungsöffnungsstellungspotenziometer können zu diesem Zweck nur an Smart Switches angeschlossen werden. Diese Smart Switches müssen gesondert bestellt werden. Ihre Lieferzeit ist länger. Ab Werk sind die Smart Switches mit Eingängen für Endschalter-Sensoren ausgestattet. Sie werden normalerweise mit Drahtbrücken angeschlossen. Zum Anschluss der Endschalter-Sensoren müssen die Drahtbrücken entfernt werden.

Die Verdrahtungsanleitung befindet sich in den Produktbeilagen des fraglichen Smart Switchs. Bei der Bewässerungseinheit werden umfangreiche Schaltpläne mitgeliefert.

Schaltpläne siehe Schaltpläne.

Dies wurde nicht festgelegt. Regen wird erkannt, wenn Regentropfen zwischen den Kontakten eine Verbindung herstellen. Der Regensensor wird immer leicht beheizt, damit Kondensation und Nebel nicht als Regen erkannt werden. Sehr dichter Nebel kann jedoch als Regen erkannt werden. Wurde Regen erkannt, läuft die Regenbegrenzung mindestens fünf Minuten lang. Dies gilt auch, wenn der Regen nicht mehr erkannt wird, damit sich die Lüftungsöffnungen nicht zu früh öffnen.

Der Farbechtheitswert beträgt 6 – 7.

Nein. Nur die LAN-Schnittstelle kann als Netzwerkanschluss verwendet werden.

Öffnen – aus – automatisch – aus – schließen. Steht der Smart Switch in der Stellung „aus“, kann die Regelung die Anlage im Gewächshaus nicht automatisch steuern und es werden keine Steuerbefehle an die Ventile gesendet.

Wenn der Router eine neue IP-Adresse zuweist, wird diese durch den HortiMaX-Go! automatisch verarbeitet.

Der Anzeigebildschirm zeigt noch die alten Daten, weil diese Daten nur einmal ausgelesen werden. Damit die aktuellen Daten angezeigt werden, müssen Sie den HortiMaX-Go! neu starten.

Mit Stand vom 16.3.2017 stehen für die Regelung folgende Sprachen zur Verfügung: Niederländisch, Englisch, Deutsch, Spanisch, Französisch, Chinesisch, Polnisch, Koreanisch, Italienisch, Russisch und Türkisch.

Ja, die HortiMaX-Go!-App kann aus dem App Store oder dem Play Store heruntergeladen werden. Diese App beinhaltet einen Demo-Modus, in dem alle Bedienelemente vorhanden sind.

Ja, Sie können dies hier einsehen: .

Die Strahlungssumme wird in Diagrammen nicht in Joule angezeigt.

Die voreingestellten Temperaturen können sich zwischen Zeiträumen erheblich unterscheiden. Ein Beispiel: Die Kühlphase ist in Zeitraum 1 auf 20 °C eingestellt und in Zeitraum 2 auf 18 °C. Die berechnete Temperatur müsste also von 20 auf 18 Grad umspringen, wenn der neue Zeitraum beginnt. Dies würde zu einer starken Schwankung der Klimabedingungen führen. Um dies zu verhindern, werden Auf- und Abbauzeiten eingesetzt. Diese Einstellungen sorgen dafür, dass die Temperatur allmählich (proportional) an den neuen Zielwert herangeführt wird.

Die Wartezeit Phase ist die Zeitspanne, die vergehen muss, bevor die nächste Phase anlaufen darf. Dadurch wird verhindert, dass die Regelung zu schnell auf neue berechnete Werte umschaltet, wenn die Umgebungstemperatur der Zone nicht stabil ist.

Zur Einstellung des Mindestwertes für den Parameter „Wartezeit Phase“ können Sie (beispielsweise) hierhin navigieren: .

Zur Korrektur einer Abweichung des Lüftungsstands können die Lüftungsöffnungen automatisch synchronisiert werden. Dazu werden die Lüftungsöffnungen in die vollständig geöffnete oder vollständig geschlossene Stellung bewegt. Durch Auslösen eines Steuerimpulses wird sichergestellt, dass die Lüftungsöffnungen die Endstellung erreicht haben. Die Synchronisierung kann für jedes einzelne Lüftungsprogramm eingeplant werden. Sie können mehrere feste Synchronisationszeitpunkte pro Tag festlegen.

Die Lüftungsöffnungen werden anhand der Laufzeit geregelt, aber der Lüftungsöffnungsmechanismus ist niemals zu 100 % genau. Dadurch weichen die berechneten Lüftungsstände mit der Zeit von den Ist-Lüftungsständen ab. Diese Abweichung kann recht groß werden, insbesondere, wenn die Lüftungsöffnungen über längere Zeiträume hinweg nicht auf die Stellungen 0 und 100 % eingestellt wurden.

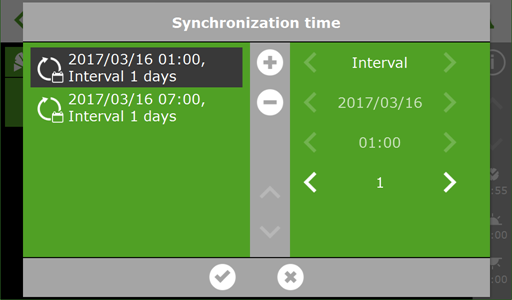

Zur Einstellung der Synchronisationszeitpunkte können Sie (beispielsweise) hierhin navigieren: und dann antippen. Der Bildschirm Zeitpunkt synchronisieren öffnet sich.

Das Klima im Gewächshaus kann nicht ohne Eingabewerte von Temperatur- und Feuchtigkeitssensoren geregelt werden. Gleichermaßen kann das Lüftungssystem nicht ohne eine Wetterstation geregelt werden. Dies wird als „Abhängigkeit“ bezeichnet. Die Software kann keine Konfiguration erstellen, wenn diese Komponenten fehlen.

Die CloudBox ist die Verbindung zwischen den Regelungen und dem Server. Sie erfasst alle von den Regelungen hochgeladenen Daten und speichert diese Daten in der Cloud. Die CloudBoX stellt eine Verbindung zwischen den Regelungen und dem Cloud-Server bereit. Die CloudBoX verwaltet den Datenfluss und sorgt so dafür, dass die Regelung nicht überlastet wird. Wenn mehrere Benutzer gleichzeitig mit den Regelungen arbeiten, verarbeitet die CloudBox diesen Datenfluss.

Sowohl CloudBox als auch Regelung müssen auf DHCP gesetzt sein und automatisch eine IP-Adresse vom Router (DHCP-Master) empfangen. Für die Auswahl eines Standorts für die CloudBoX gibt es nur eine Bedingung: sie muss an dasselbe Netzwerk (Bereich) angeschlossen sein. Ein logischer Standort wäre neben dem Router, aber im Prinzip ist jeder Standort geeignet. Sorgen Sie dafür, dass die CloudBox an eine zuverlässige Stromquelle angeschlossen ist.

Die App ist im App Store und im Play Store verfügbar. Die App kann kostenlos auf jedes Android- oder IOS-Gerät heruntergeladen werden. Die IOS-App folgt, sobald die Android-App herausgebracht wurde.

Um die HortiMaX-Go!-App auszuführen, brauchen Sie Anmeldedaten. Ein Web-Portal wird gerade eingerichtet. Die Inhaber eines kostenpflichtigen Cloud-Kontos können sich am Portal anmelden und Benutzer verwalten.

Die App funktioniert im Prinzip genauso wie der HortiMaX-Go!-Panel-PC. Sie hat genau die gleichen Funktionen. Die Cloud-Funktionen werden weiter entwickelt, damit es beispielsweise möglich wird, Daten (XML) zu exportieren.

• Der Regelung wurde keine IP-Adresse zugewiesen. Dies kann vorkommen, wenn das System beispielsweise nach einem Stromausfall neu startet. Überprüfen Sie die IP-Adresse darauf, ob dies der Fall ist. Wird eine ungültige IP-Adresse angezeigt (beispielsweise: 0.0.0.0), starten Sie die Regelung erneut und wiederholen Sie die Überprüfung. Sobald eine IP-Adresse zugewiesen wurde, wird die Verbindung automatisch wieder hergestellt.
• Die CloudBoX ist offline oder befindet sich in einem anderen Netzwerksegment als der HortiMaX-Go!. Sehen Sie nach, ob die CloudBoX im Menü Cloud des HortiMaX-Go! angezeigt wird. Ist dies nicht der Fall, prüfen Sie den Status der CloudBoX anhand der zweiten LED von rechts. Blinkt diese in regelmäßigen Abständen? Ist dies nicht der Fall, prüfen Sie die Verbindungen im lokalen Netzwerk und die Einstellungen, um sicherzustellen, dass sich der HortiMaX-Go! und die CloudBoX in demselben Netzwerksegment befinden.
• Ihr Cloud-Konto ist abgelaufen. Erneuern Sie Ihr Konto auf dem Benutzerportal.

Siehe auch: HortiMaX-Go! offline in der App.

Ja, die HortiMaX-Go! App ist weltweit verfügbar. Sie benötigen lediglich eine Internet-Verbindung.

Die HortiMaX-Go!-App lässt sich aus dem App Store und von Google Play herunterladen.

Niederländisch, Englisch, Französisch, Deutsch, Spanisch, Italienisch, Polnisch, Russisch, Türkisch, Chinesisch und Koreanisch.

Nein das ist nicht möglich.

Nein das ist nicht möglich.

Ja, das ist möglich. Weitere Informationen finden Sie im Abschnitt Internet-Verbindung für CloudBoX.

Sie müssen die CloudBoX-Lizenz vor dem Ablaufdatum erneuern. Damit können Sie die CloudBoX ein weiteres Jahr verwenden. Verfahren Sie wie folgt, um die CloudBoX-Lizenz zu erneuern:

• Klicken Sie auf den Warenkorb „“. Das CloudBoX-Fenster wird geöffnet.
• Klicken Sie auf In den Korb legen + Bestellvorgang starten. Das CloudBoX-Fenster wird geschlossen. Die Seite mit dem Warenkorb wird geöffnet.
• Schließen Sie den Bestellvorgang ab.

Sie haben die CloudBoX-Lizenz erneuert.

Befolgen Sie die im CloudPortal beschriebenen Schritte. Weitere Informationen über den CloudPortal finden Sie in CloudPortal: Schrittweise Anleitung.
